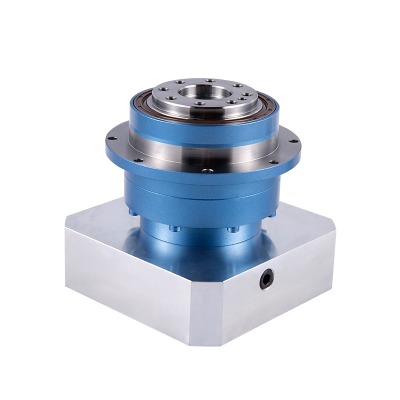

Korkean vääntömomentin planeettavaihteistovalintaopas: Oikean ratkaisun löytäminen servomoottori- ja robottisovelluksiin

Teollisuuden automaation ja robotiikan dynaamisessa maailmassa järjestelmän tehokkuus ja luotettavuus riippuvat usein sen ydinkomponenteista. Se Korkea vääntömomentin planeetta -vaihdelaatikko on yksi tällainen kriittinen elementti, joka on välttämätön voiman ja tarkkuuden toimittamiselle kompakti muodossa. Tämä opas on suunniteltu demystifioimaan valintaprosessi, joka auttaa sinua navigoimaan avaintekijöiden ja teknisten eritelmien avulla valitaksesi täydellisen vaihdelaatikon erityistarpeisiisi. Käsittelemme näiden vaihdelaatikkojen perustavanlaatuisia periaatteita, tutkimme kriittisiin teknisiin parametreihin, tutkimme Servo Motorsin ja robotiikan erityisiä sovellusskenaarioita ja keskustelemme lopuksi, milloin mukautettu ratkaisu on paras polku eteenpäin.

2. Ymmärtäminen korkean vääntömomentin planeetta -vaihdelaatikoiden ymmärtäminen

2.1 Mikä on planeettavaihteisto?

Planeettavaihteisto, joka tunnetaan myös nimellä epiisyklinen vaihdelaatikko, on hienostunut vaihdejärjestelmä, joka käyttää ainutlaatuista vaihdejärjestelmää suurten vähennyssuhteiden ja erinomaisen vääntömomentin siirron saavuttamiseksi. Järjestelmä koostuu keskimmäisestä aurinkovaihdosta, useista planeettavaihteista, jotka pyörivät aurinkovaihteen ympärillä, ja rengasvaihde, jossa on sisäiset hampaat, jotka sulkevat koko kokoonpanon. Tätä kokoonpanoa verrataan usein aurinkojärjestelmäämme, ja sen keskustassa sijaitsevat aurinkovaihteet ja sitä kiertävät planeetan hammaspyörät. Tämä malli mahdollistaa kuorman jakamisen useiden planeettavaihteiden kesken, mikä lisää vääntömomentin kapasiteettia merkittävästi ja parantaa järjestelmän kokonaistehokkuutta verrattuna perinteisiin rinnakkaisvaihteisiin. Planeettavaihteistojen kompakti koko yhdistettynä sen kykyyn käsitellä valtavaa vääntömomenttia, tekee siitä suositun valinnan monissa teollisuussovelluksissa. Vaikka yksivaiheinen planeettavaihteisto tarjoaa huomattavan vähennyssuhteen, useita vaiheita voidaan pinota entistä suurempien suhteiden saavuttamiseksi, yleinen käytäntö sovelluksille, jotka vaativat erittäin alhaisia ​​lähtönopeuksia ja erittäin suurta vääntömomenttia.

2.2 Miksi korkea vääntömomentti on niin tärkeä?

Termi Korkea vääntömomentin planeetta -vaihdelaatikko ei ole vain markkinointilause; Se määrittelee kriittisen suorituskykyominaisuuden. Korkea vääntömomentti on lineaarisen voiman pyörimiskekvivalentti. Vaihteistossa se antaa järjestelmän siirtää suuren määrän tehoa nopeasta, matalan vääntömomentin moottorista hitaan, korkean vääntömomentin ulostuloon. Tämä on ratkaisevan tärkeää sovelluksille, joihin sisältyy raskaiden kuormitusten siirtäminen, merkittävän resistanssin voittaminen tai nopea kiihtyvyyden ja hidastumisen saavuttaminen. A: lle Servomoottorin korkea vääntömomentin planeettavaihteisto , Tämä ominaisuus kääntyy suoraan parannettuun koneen suorituskykyyn. Esimerkiksi robottivarressa vaihdelaatikon on annettava tarpeeksi vääntömomenttia raskaiden esineiden nostamiseksi ja asennon ylläpitämiseksi painovoimaa vastaan ​​ilman liiallista moottorin virtaa. Ilman korkeaa vääntömomenttivaihteistoa moottori olisi alttiita ylikuumenemiseen ja ennenaikaiseen vikaan. Näiden vaihdelaatikoiden kompakti koko yhdistettynä niiden poikkeukselliseen tehotiheyteen tarkoittaa, että insinöörit voivat suunnitella pienempiä, kevyempiä ja tehokkaampia koneita vaarantamatta lujuutta ja luotettavuutta. Korkean vääntömomentin merkitystä ei voida yliarvioida; Se on perusparametri, joka varmistaa, että järjestelmä voi suorittaa suunnitellun toimintansa vaativimmissa olosuhteissa.

3. Avain tekniset parametrit: Kuinka valita oikea vaihdelaatikko

3.1 Matalan takaiskujen merkitys

Takaosa on kriittinen tekijä planeettavaihteistojen suorituskyvyssä, etenkin tarkkuussovelluksissa. Se määritellään pieneksi määrän pyörimisleikkiä tai hammashampaiden välistä välystä. Vaikka jonkin verran takaisku on luontainen mihin tahansa vaihdejärjestelmään, liiallinen takaisku voi johtaa merkittäviin ongelmiin. A Matala takaisku korkea vääntömomentti Planetary -vaihdelaatikko , Valmistustoleranssit ovat erittäin tiukkoja tämän pelin minimoimiseksi. Korkean takaiskujen seurauksiin sisältyy epätarkka sijainti, värähtelyt käytön aikana ja hammashampaiden ennenaikainen kuluminen. Sovelluksissa, kuten CNC -koneistus, lääkinnälliset laitteet ja automatisoidut ohjatut ajoneuvot (AGV), kaikki kiertotarkkuusasteet ovat ratkaisevan tärkeitä. Matala takaiskuva vaihdevaihe varmistaa sujuvan, toistettavan liikkeen, joka on välttämätöntä valmistusprosessin eheyden tai robottiliikkeen tarkkuuden ylläpitämiseksi. Matalan takaiskun saavuttamiseksi valmistajat käyttävät usein erikoistuneita vaihdeleikkaustekniikoita, tarkkuuslaakereita ja edistyneitä kokoonpanoprosesseja. Potentiaaliselle ostajalle alhaisen takaiskun merkityksen ymmärtäminen on avain korkealaatuisen, korkean suorituskyvyn vaihdelaatikon erottamisessa alhaisimpien malleista.

3.2 Vääntömomentti ja kuormakapasiteetti

Vääntömomentti on yksi tärkein määritelmä planeettavaihteistolle. Se sanelee vaihdelaatikkojen tuottaman pyörimisvoiman määrän. Valitettaessa vaihdelaatikkoa, sinun on otettava huomioon kaksi ensisijaista vääntömomenttia: nimellismomentti ja huippumomentti. Nimellismomentti on jatkuva vääntömomentti, jonka vaihdelaatikko voi siirtyä koko käyttöiänsä ajan ilman ylikuumenemista tai epäonnistumista. Tätä arvoa käytetään vaihdelaatikon koottamiseen normaaleihin käyttöolosuhteisiin. Peak -vääntömomentti puolestaan ​​on suurin vääntömomentti, jonka vaihdelaatikko pystyy käsittelemään lyhyen ajan, tyypillisesti kiihtyvyyden, hidastumisen tai iskukuormien aikana. Huippumomentin huomioon ottamatta jättäminen voi johtaa katastrofaaliseen vajaatoimintaan. On myös tärkeää harkita aksiaalisia ja säteittäisiä kuormituksia, joita lähtöakseli pystyy käsittelemään, koska nämä voimat voivat vaikuttaa laakereiden ja hammaspyörien elinkaareen. Vaihteisto, jolla on korkea kuormakapasiteetti, voi paremmin kestää raskaiden tai ulottuvien kuormitusten jännitykset. Tässä on yksinkertainen vertailu vääntömomenttityypeille:

3,3 vaihdesuhde

Vaihdesuhde on tulonopeuden suhde lähtösuhteeseen. Se on perustavanlaatuinen parametri, joka vaikuttaa suoraan koko järjestelmän suorituskykyyn. Suurempi vaihdesuhde johtaa alhaisempaan lähtönopeuteen, mutta suhteellisesti suurempi lähtömomentti. Esimerkiksi vaihdelaatikko, jolla on 10: 1 -suhde, vähentää syöttönopeutta kertoimella 10 ja lisää vääntömomenttia kertoimella 10 (miinus hyötysuhteen menetykset). Oikean suhteen valitseminen on tärkeä kompromissi. Jos sovelluksesi vaatii suuren nopeuden, tarvitset pienemmän vaihdesuhteen, mikä puolestaan ​​tarkoittaa vähemmän vääntömomentin kertomista. Sitä vastoin, jos joudut siirtämään erittäin raskasta kuormaa, tarvitset korkean vaihdesuhteen tarvittavan vääntömomentin aikaansaamiseksi, mutta tämä rajoittaa maksiminopeutta. Valintaprosessin tulisi alkaa analyysillä sovelluksesi nopeuden ja vääntömomentin vaatimuksista. Näiden tarpeiden perusteella voit sitten laskea tarvittavan vaihdesuhteen. On myös tärkeää harkita vaihdelaatikkojen vaiheiden lukumäärää. Yksivaiheinen vaihdelaatikko on yksinkertaisempi ja tehokkaampi, mutta monivaiheinen vaihdelaatikko voi saavuttaa paljon korkeammat suhteet pienikokoisessa tilassa. Valinta yksivaiheisen tai monivaiheisen suunnittelun välillä riippuu sovelluksen erityisvaatimuksista nopeuden, vääntömomentin ja jalanjäljen suhteen.

3.4 Mitat ja kiinnitys

Vaihdelaatikon fyysinen integrointi koneeseesi on yhtä tärkeä kuin sen tekniset eritelmät. Vaihdelaatikon mitat ja asennuskokoonpanon on oltava yhteensopiva moottorin ja käytettävissä olevan tilan kanssa. Valmistajat tarjoavat erilaisia ​​kiinnitysvaihtoehtoja, mukaan lukien laipan kiinnikkeet, akselin kiinnikkeet ja jalkakiinnikkeet. On kriittistä vahvistaa, että vaihdelaatikon lähtölaippa vastaa moottorin mittoja ja pulttikuviota turvallisen ja jäykän yhteyden varmistamiseksi. Vaihdelaatikon syöttöakselin on myös oltava yhteensopiva moottorin akselin kanssa. Yhdenmukainen yhteys voi johtaa värähtelyihin, väärinkäyttöön ja ennenaikaiseen kulumiseen. Lisäksi sinun on harkittava vaihdelaatikkojen painoa ja kokoa, etenkin sovelluksissa, joissa paino on huolenaihe, kuten ilmailu- tai kannettavissa laitteissa. Vaikka monet vaihdelaatikot seuraavat standardisoituja mittoja, jotkut sovellukset saattavat tarvita räätälöityjä laippuja tai sovittimia täydellisen istuvuuden varmistamiseksi. Katso aina valmistajan tekniset piirustukset ja tekniset tiedot ennen oston tekemistä. Oikea fyysinen istuvuus varmistaa paitsi sujuvan kokoonpanoprosessin, myös koko käyttöjärjestelmän pitkäaikaisen luotettavuuden ja vakauden.

4. Erityiset sovellusskenaariot

4.1 Servomoottorien korkean vääntömomentin planeettavaihteistot

Servomoottoreita käytetään laajasti teollisuusautomaatiossa johtuen niiden kyvystä tarjota tarkka nopeus nopeudella, sijainnilla ja vääntömomentilla. Ne toimivat kuitenkin tyypillisesti suurella nopeudella ja alhaisella vääntömomentilla. Tässä a Servomoottorin korkea vääntömomentin planeettavaihteisto tulee välttämättömäksi. Yhdistämällä servomoottori vaihdelaatikolla, voit saavuttaa pienemmän lähtönopeuden ja huomattavasti suuremman vääntömomentin, jolloin moottori voi ajaa suurempia ja raskaampia kuormia. Tämä yhdistelmä on yleinen monilla toimialoilla. Esimerkiksi pakkauskoneissa vaihdelaatikko antaa servomoottorille nopeasti ja tarkasti sijoittaa tuotteet kuljetinhihnalle. Tulostuslaitteissa se varmistaa johdonmukaisen ja tarkan paperin ruokinnan. Automaattisissa kokoonpanolinjoissa se tarjoaa ruuvien kiristämiseen tai komponenttien kiristämiseen tarvittavan voiman paikalleen suurella tarkkuudella. Vaihdelaatikon on myös pelkistin, jolloin moottori voi toimia optimaalisella, nopealla alueella, missä se on tehokkain ja tuottaa vähiten lämpöä. Tarkkuuden planeettavaihteistojen matala takaisku on erityisen hyödyllinen näissä sovelluksissa, koska se varmistaa, että servomoottorin korkea tarkkuus ei menetetä voimansiirron aikana.

4.2 Robotiikan korkean vääntömomentin planeettavaihteistot

Robotiikka edustaa yhtä planeettavaihteistojen vaativimmista sovelluksista. Robotin liitokset vaativat komponentteja, jotka eivät ole vain voimakkaita, vaan myös kevyitä ja kompakteja käsivarren kokonaismassan minimoimiseksi. A korkea vääntömomentin planeetta -vaihdelaatikko robottille tekee siitä täydellisen valinnan. Suunnittelun avulla vaihdelaatikko voi käsitellä valtavia kuormituksia ja äkillisiä suunnan muutoksia, jotka ovat yleisiä robottiliikkeissä. Lisäksi matala takaiskuominaisuus on ehdottoman kriittinen robotiikassa. Mikä tahansa vaihdelaatikkojen pelaaminen tai kaltevuus kääntyisi suoraan robotin päätyefektorin virheelliseen sijaintiin, mikä tekee mahdottomaksi suorittaa tarkkoja tehtäviä, kuten hitsaus, maalaus tai monimutkainen kokoonpano. Planeettavaihteiston korkea vääntöjäykkyys myötävaikuttaa myös robotin kokonaismäärään ja toistettavuuteen. Robottivarressa jokaisessa nivelissä käytetään useita vaihdelaatikkoja, ja niiden kumulatiivinen suorituskyky määrittää robotin tarkkuuden. Tästä syystä korkealaatuisen vaihdelaatikon valitseminen on sijoitus robottijärjestelmän yleiseen suorituskykyyn ja luotettavuuteen. Vaihdelaatikon avulla robotti voi suorittaa monimutkaisia, toistettavia tehtäviä nopeudella ja tarkkuudella, mikä tekee siitä olennaisen osan nykyaikaisesta teollisuusautomaatiosta.

5. milloin harkita mukautettua ratkaisua

Vaikka markkinoilla on saatavana laaja valikoima vakiovaihteistoja, joillakin sovelluksilla on ainutlaatuisia vaatimuksia, joita hyllytuotteiden ulkopuolella ei voida täyttää. Tällaisissa tapauksissa a Mukautettu korkea vääntömomentin planeetta -vaihdelaatikko on ihanteellinen ratkaisu. Mukautettu vaihdelaatikko on suunniteltu ja valmistettu vastaamaan sovelluksesi tarkkoja eritelmiä. Tämä voi johtua ainutlaatuisista avaruusrajoituksista, epästandardista moottorirajapinnasta, vaatimuksesta hyvin erityiselle vaihdesuhteelle tai vaihdelaatikkoon, joka voi toimia äärimmäisissä ympäristöolosuhteissa, kuten korkeat lämpötilat, tyhjiö tai syövyttävät ympäristöt. Työskentely räätälöityjen ratkaisujen valmistajan kanssa varmistaa, että vaihdelaatikon jokainen näkökulma - vaihdegeometriaan käytetyistä materiaaleista - on optimoitu tarpeitasi varten. Tämä voi johtaa merkittäviin parannuksiin tehokkuudessa, elinkaaressa ja järjestelmän yleisessä suorituskyvyssä. Vaikka räätälöityjen vaihdelaatikon alkuinvestointi voi olla korkeampi, luotettavuuden ja alennetut ylläpitokustannukset ovat usein suuremmat kuin alkuperäiset kustannukset. Tässä on vertailu auttaa sinua päättämään:

Valinta a korkea vääntömomentin planeetta -vaihdelaatikko on kriittinen vaihe minkä tahansa korkean suorituskyvyn järjestelmän suunnittelussa. Ymmärtämällä keskeiset parametrit, kuten vääntömomentti, takaisku ja vaihdesuhde, voit tehdä tietoisen päätöksen, joka vaikuttaa merkittävästi järjestelmän luotettavuuteen ja tehokkuuteen. Etsitkö vakioratkaisua vai a räätälöity korkea vääntömomentin planeetta -vaihdelaatikko , Kumppanuus asiantuntijan kanssa voi varmistaa, että löydät täydellisen ottelun tarpeisiisi. Hyvin valittu vaihdelaatikko on sijoitus sovelluksesi suorituskykyyn, tarkkuuteen ja pitkäikäisyyteen.
