Lopullinen opas suurivääntömomenttisiin planeettavaihteistoihin: suunnittelu, edut ja sovellukset

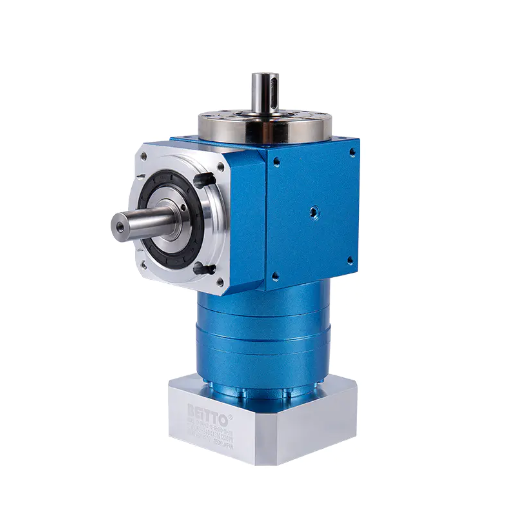

Tarkan liikkeenohjauksen ja voimansiirron maailmassa harvat komponentit ovat yhtä tärkeitä ja monipuolisia kuin korkean vääntömomentin planeettavaihteisto . Poikkeuksellisesta vääntömomenttitiheydestään, jäykkyydestään ja tarkkuudestaan ​​tunnetut vaihteistot ovat vaativien teollisten sovellusten selkäranka. Tämä kattava opas perehtyy planeettavaihteistojen suunnitteluperiaatteisiin, tärkeimpiin etuihin ja valintakriteereihin keskittyen korkean vääntömomentin ratkaisuihin haastavimpiin tehtäviin.

Planetaarisen vaihteiston arkkitehtuurin ymmärtäminen

Pohjimmiltaan planeettavaihteisto koostuu kolmesta pääkomponentista, jotka on järjestetty samankeskisesti ja jäljittelevät aurinkokuntaa. Tämä ainutlaatuinen muotoilu on sen merkittävien ominaisuuksien lähde.

Ydinkomponentit ja niiden tehtävät

• Aurinkovarusteet: Keskivaihde, joka on tyypillisesti syöttöohjain.
• Planet Gears: Useita vaihteita, jotka kiertävät aurinkovaihdetta ja ovat yhteydessä sekä aurinkoon että rengasvaihteeseen.
• Planeetan kantaja: Pitää planeettavaihteet paikoillaan ja toimii usein ulostulona ja tuottaa moninkertaisen vääntömomentin.
• Rengas (rengas): Ulkorengas sisäänpäin suuntautuvilla hampailla, joka ympäröi koko järjestelmän, yleensä paikallaan tai käytetään vaihtoehtoisena ulostulona.

Kuinka vääntömomentin kertolasku saavutetaan

Planeettarakenteen voima piilee sen kyvyssä jakaa kuorma useille planeettavaihteille. Tämä kuormanjako mahdollistaa sen, että kompakti muotokerroin kestää valtavia voimia. Kun vääntömomenttia kohdistetaan aurinkopyörään, se käyttää planeettavaihteita, jotka sitten "kävelevät" paikallaan olevaa rengaspyörää pitkin. Tämä toiminta saa planeettakannattimen pyörimään pienemmällä nopeudella, mutta huomattavasti suuremmalla vääntömomentilla. Vähennyssuhde määräytyy auringon, planeettojen ja rengaspyörän hampaiden lukumäärän mukaan. Kuten koneenrakennusteksteissä todetaan, peruskaava yksinkertaiselle planeettasarjan suhdesuhteelle (kiinteällä hammaspyörällä) on 1 (Ring Gear Hampaat / Sun Gear Hampaat), mikä selittää yhdessä vaiheessa saavutettavissa olevat korkeat suhteet [1].

Suuren vääntömomentin planeettavaihteiston tärkeimmät edut

Planetaarivaihteiston valitseminen muiden tyyppien, kuten yhdensuuntaisen akselin tai kierukkavaihteiston, sijaan tarjoaa selkeän joukon etuja korkean suorituskyvyn sovelluksiin.

Kriittiset edut suuren kysynnän skenaarioissa:

• Poikkeuksellinen vääntömomentin ja tilavuuden suhde: Kuormanjako useiden planeettojen kesken mahdollistaa paljon suuremman vääntömomentin pienemmässä, tilaa säästävämmässä paketissa verrattuna muihin vaihteistotyyppeihin.
• Suuri tarkkuus ja pieni välys: Tarkka valmistus johtaa minimaaliseen kulmasiirtymään tulon ja lähdön välillä kuormitettuna, mikä on ratkaisevan tärkeää robotiikassa ja automatisoiduissa paikannusjärjestelmissä.
• Ylivoimainen jäykkyys ja vääntöjäykkyys: Koaksiaalinen rakenne ja useiden vaihteiden kosketuspisteet takaavat erinomaisen vastustuskyvyn vääntymiselle kuormituksen alaisena, mikä varmistaa tarkan liikkeen välityksen.
• Korkea tehokkuus: Planeettavaihteistot, joiden hyötysuhde ylittää usein 97 % vaihetta kohti, minimoivat tehohäviön ja vähentävät lämmöntuotantoa ja käyttökustannuksia.

Insinööreille on tärkeää ymmärtää eri vaihteistoarkkitehtuurien väliset kompromissit. Suora vertailu selventää planeetan etua:

Yleisiin haasteisiin vastaaminen ja tekniset näkökohdat

Vaikka planeettavaihteistot ovat kestäviä, niiden suorituskyky ja pitkäikäisyys riippuvat erityisistä suunnittelu- ja käyttöhaasteista.

Lämmön hajoamisen voittaminen korkean vääntömomentin sovelluksissa

Jatkuva käyttö suurilla kuormilla tuottaa merkittävää lämpöä. Tehokas lämmönhallinta ei ole vaihtoehto vaan välttämättömyys. Kehittyneisiin malleihin sisältyy ominaisuuksia, kuten integroidut jäähdytysrivat, optimoidut voitelureitit ja korkean suorituskyvyn synteettisten voiteluaineiden käyttö. Esimerkiksi määritettäessä vaihdelaatikkoa jatkuvatoimiset korkean vääntömomentin planeettavaihteistot , insinöörien on laskettava lämpöteho, jotta yksikkö voi haihduttaa lämpöä yhtä tehokkaasti kuin se siirtää vääntömomenttia.

Kestävyyden ja pitkän käyttöiän varmistaminen

Kestävyys on ensiarvoisen tärkeää varsinkin ankarissa olosuhteissa. Avain pitkäikäisyyteen on hammaspyörän hampaiden työstön laatu, laakerien valinta ja kotelon eheys. Hammaspyörän hampaiden tarkkuushionta täydellisen profiilin saavuttamiseksi vähentää jännityskeskittymiä ja minimoi kulumisen. Lisäksi on tärkeää valita laakerit, jotka kestävät sekä radiaalisia että aksiaalisia kuormituksia planeettavaihteista. Vaihteisto, joka on suunniteltu raskaaseen käyttöön tarkoitettu planeettavaihteisto teollisuusautomaatioon niissä on usein hiiltyneet ja karkaistut vaihteet, suurikapasiteettiset laakerit ja kestävät, tiivistetyt kotelot epäpuhtauksien poistamiseksi.

Optimaalisen vähennyssuhteen valitseminen

Alennussuhde vaikuttaa suoraan ulostulonopeuteen, vääntömomenttiin ja järjestelmän hitausvoimaan. Monivaiheinen planeettavaihteisto mahdollistaa erittäin suuret välitykset (esim. 100:1 tai enemmän) säilyttäen samalla kompaktin koon. Oikean suhteen valinta edellyttää moottorin käyttönopeuden tasapainottamista halutun lähtönopeuden ja vääntömomentin kanssa. Se on kriittinen vaihe suunniteltaessa järjestelmiä, kuten pieni välys, korkea vääntömomentti planeettavaihteistojärjestelmät tarkkuusindeksointiin tai robottikäsivarsiin, joissa dynaaminen vaste ja paikannustarkkuus ovat toisistaan riippuvaisia.

Sukella syvälle tiettyihin sovellusalueisiin

Suuren vääntömomentin planeettavaihteistojen ainutlaatuiset ominaisuudet tekevät niistä välttämättömiä monilla teollisuudenaloilla.

Robotiikka ja automatisoidut koneet

Robotiikassa tarkkuus, tiiviys ja luotettavuus ovat kiistattomia. Planeettavaihteistot ovat suositeltu ratkaisu robottien nivelkäyttöihin, sillä ne tarjoavat suuren vääntömomentin, joka tarvitaan manipulaattoreiden siirtämiseen ja säilyttäen samalla tarkan asennonhallinnan. Niiden pieni välys on välttämätön toistettavan tarkkuuden kannalta. Siksi ne ovat keskeisiä suuren vääntömomentin planeettavaihteistot robottikäsivarsiin , mahdollistaa sujuvat, tehokkaat ja tarkat liikkeet kokoonpano-, hitsaus- ja materiaalinkäsittelyroboteissa.

Uusiutuvat energiajärjestelmät

Uusiutuvan energian toimiala on yksi vaativimmista toimintaolosuhteista. Tuuliturbiinien nousu- ja suunnansäätöjärjestelmissä vaihteiston on kestettävä valtavia ja vaihtelevia kuormituksia, ankaraa säätä ja vaadittava minimaalista huoltoa vuosikymmeniä. Planeettavaihteistot sopivat erinomaisesti näihin tehtäviin suuren vääntökapasiteetin ja kestävyyden ansiosta. Niiden suunnittelu mahdollistaa niiden tehokkaan siirtämisen ja hallitsemisen turbiinin siipien säätämiseen liittyvien massiivisten voimien hallinnassa.

Mobiili- ja maastovarusteet

Kaivinkoneissa, nostureissa ja muissa raskaissa koneissa tehotiheys ja kestävyys ovat tärkeitä. Planeettavaihteita käytetään usein näiden koneiden pyörissä ja kääntörenkaissa. Niiden kyky käsitellä iskukuormia ja tarjota korkea vääntömomentti kompaktissa kirjekuoressa on vertaansa vailla. Kun integroitu planeettavaihteistot kaivos- ja rakennuskoneisiin , niissä on parannettu tiivistys ja korroosionkestävyys toimimaan luotettavasti pölyisissä, märissä ja hankaavissa ympäristöissä.

Innovaatiot ja planeettavaihteistoteknologian tulevaisuus

Paremman suorituskyvyn tavoittelu ajaa edelleen innovaatioita. Tutkimus keskittyy sellaisiin alueisiin kuin kehittyneet materiaalit (esim. komposiitit ja lujat seokset), patentoidut lämpökäsittelyprosessit ja erittäin tarkkoja valmistustekniikoita. Lisäksi anturien integroinnista kunnonvalvontaa ja ennakoivaa huoltoa varten on tulossa vakioominaisuus seuraavan sukupolven "älykkäissä" vaihteistoissa. Näillä edistysaskelilla pyritään työntämään rajoja sille, mikä on mahdollista korkean vääntömomentin planeettavaihteisto suorituskykyä, mikä lisää tehokkuutta, pidentää käyttöikää ja älykkäämpää integrointia toisiinsa yhdistettyihin teollisuusjärjestelmiin [2].

Oikean suuren vääntömomentin planeettavaihteiston valitseminen: Käytännön opas

Oikean valinnan tekeminen edellyttää sovelluksesi vaatimusten systemaattista arviointia vaihdelaatikon spesifikaatioiden perusteella.

Kriittiset arvioitavat parametrit

• Nimellisvääntömomentti ja huippumomentti: Varmista, että vaihteiston nimellisvääntömomentti vastaa jatkuvaa kuormitustasi ja että sen huippuvääntömomentti ylittää odotetut iskukuormitukset.
• Vähennyssuhde: Sovita suhde haluttuun lähtönopeuteen ja vääntömomenttiisi ottaen huomioon moottorin ominaisuudet.
• Vastaisku: Määritä välyksen arvo, joka vastaa sovelluksesi tarkkuustarpeita (esim. <5 kaariminuuttia erittäin tarkkaan automaatioon).
• Tulo-/lähtökonfiguraatio: Varmista, että akselityypit (kiilattu, uritettu), koot ja asennusliitäntä (laippa, jalka) ovat yhteensopivia.
• Ympäristöluokitukset: Tarkista IP (Ingress Protection) -luokitukset pölyn- ja vedenkestävyyden osalta ja varmista, että käyttölämpötila-alue on sopiva.

Usein kysytyt kysymykset (FAQ)

1. Mikä tekee planeettavaihteistosta "korkean vääntömomentin"?

A korkean vääntömomentin planeettavaihteisto on erityisesti suunniteltu tuottamaan poikkeuksellisen korkea vääntömomentti kokoonsa nähden. Tämä saavutetaan tarkkuustyöstetyillä, karkaistuilla hammaspyörän hampailla, optimoiduilla laakerijärjestelyillä ja usein useilla vaihteistoilla, jotka moninkertaistavat vääntömomentin tehokkaasti kompaktissa kotelossa.

2. Mistä tiedän, tarvitsenko pienen välyksen mallin?

Tarvitset a pieni välys korkea vääntömomentti planeettavaihteisto jos sovellukseesi liittyy tarkka paikannus, toistuva indeksointi tai nopea liikkeen kääntäminen. Esimerkkejä ovat robottivarret, CNC-kiertopöydät ja tarkkuusautomaatiovaiheet, joissa pienetkään paikkavirheet eivät ole hyväksyttäviä.

3. Pystyvätkö planeettavaihteet kestämään jatkuvaa, raskasta käyttöä?

Kyllä, mutta niiden on oltava erityisesti suunniteltuja sitä varten. Etsi vaihdelaatikoita, joita markkinoidaan jatkuvatoimiset korkean vääntömomentin planeettavaihteistot . Keskeisiä ominaisuuksia ovat vankka lämmönhallinta (jäähdytysrivat, tehokas voitelu), korkealaatuiset laakerit ja vaihteet, jotka on suunniteltu pidentämään käyttöikää jatkuvassa kuormituksessa.

4. Miksi planeettavaihteistot ovat niin yleisiä robotiikassa?

Niiden suuri tehotiheys mahdollistaa tehokkaat, kompaktit niveltoimilaitteet. Alhainen välys ja korkea vääntöjäykkyys suuren vääntömomentin planeettavaihteistot robottikäsivarsiin mahdollistaa tarkan ja toistettavan liikkeen, mikä on robotin tarkkuuden ja suorituskyvyn perusta.

5. Mitä merkkejä planeettavaihteiston kulumisesta tai viasta on?

Yleisiä ilmaisimia ovat lisääntynyt melu tai tärinä, kohoava käyttölämpötila, näkyvät voiteluaineen vuodot ja mitattavissa oleva välyksen kasvu. Kriittisille laitteille, kuten raskaaseen käyttöön tarkoitettu planeettavaihteisto teollisuusautomaatioon , rutiininomaisen tärinäanalyysin ja öljynvalvontaohjelman toteuttamista suositellaan ennakoivaa huoltoa varten.

The korkean vääntömomentin planeettavaihteisto on mekaanisen suunnittelun huippu, joka tarjoaa vertaansa vailla olevan yhdistelmän voimaa, tarkkuutta ja tehokkuutta kompaktissa paketissa. Teollisuusrobottien tarkoista liitoksista rakennuskoneiden massiivisiin voimansiirtoihin sen rooli on korvaamaton. Kun teollisuudenalat vaativat suurempaa automaatiota, suurempaa tehokkuutta ja kestävämpiä laitteita, kehittyneiden planeettavaihteistoratkaisujen kysyntä vain kasvaa. Valmistajat, jotka yhdistävät huippuluokan tutkimus- ja kehitystyön huolellisiin tuotantoprosesseihin, kuten tarkkuustekniikan solmukohtien tiukkoja standardeja noudattaviin, ovat valmiita johtamaan tätä kehitystä ja toimittamaan luotettavia voimansiirtoratkaisuja, joista nykyaikainen teollisuus on riippuvainen.

Viitteet

[1] J. Uicker, G. Pennock ja J. Shigley, "Theory of Machines and Mechanisms", 5. painos, Oxford University Press, 2017. (Planeetaarisen välityssuhteen peruskaavojen ja kinematiikan selitys).

[2] "Advances in Gear Design and Manufacturing", International Academy for Production Engineering (CIRP) Annals, voi. 68, nro. 2, 2019. (Katsaus nykyaikaisista materiaaleista, valmistustekniikoista ja vaihteistojärjestelmien integroiduista anturitekniikoista).
